Batterieprüfung

in der Produktion mit aktiver Thermografie

Mit Thermografie sichern Sie Qualität und Sicherheit entlang der Batterieproduktion – von der Separatorfolie bis zur fertigen Zelle. Unsere Prüfstände und Anlagen erkennen Partikel, Nahtfehler und thermische Abweichungen berührungslos, objektiv und vollautomatisch.

Mehr erfahren Vertrieb kontaktieren

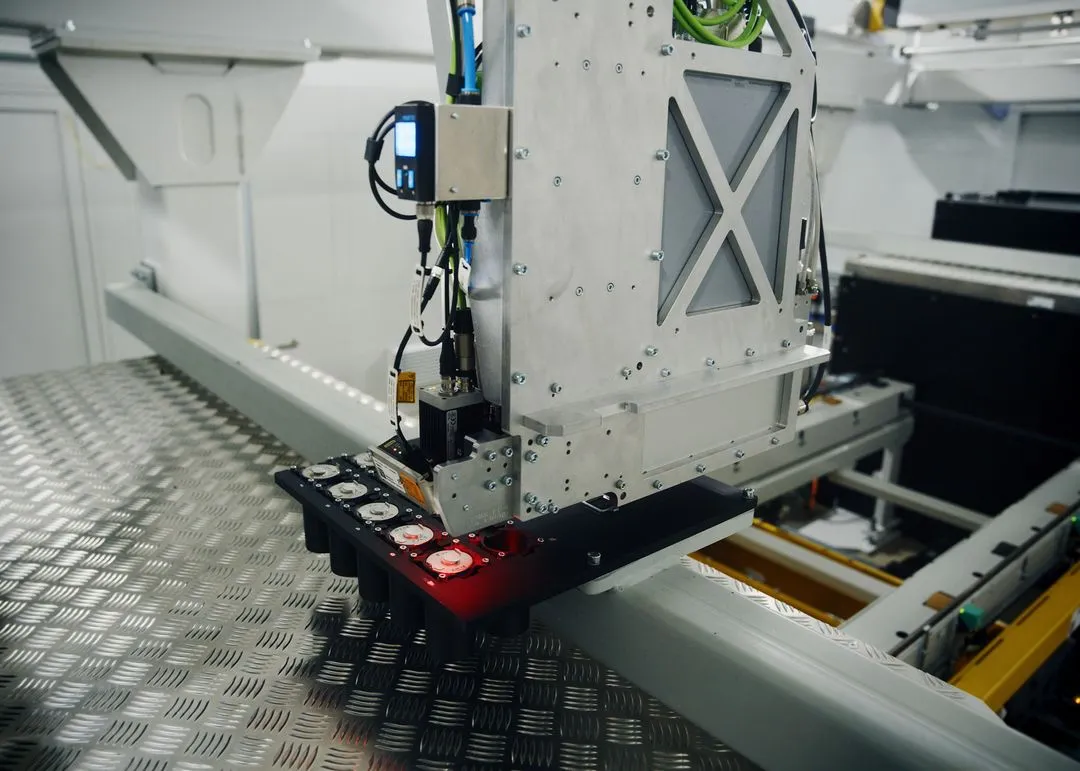

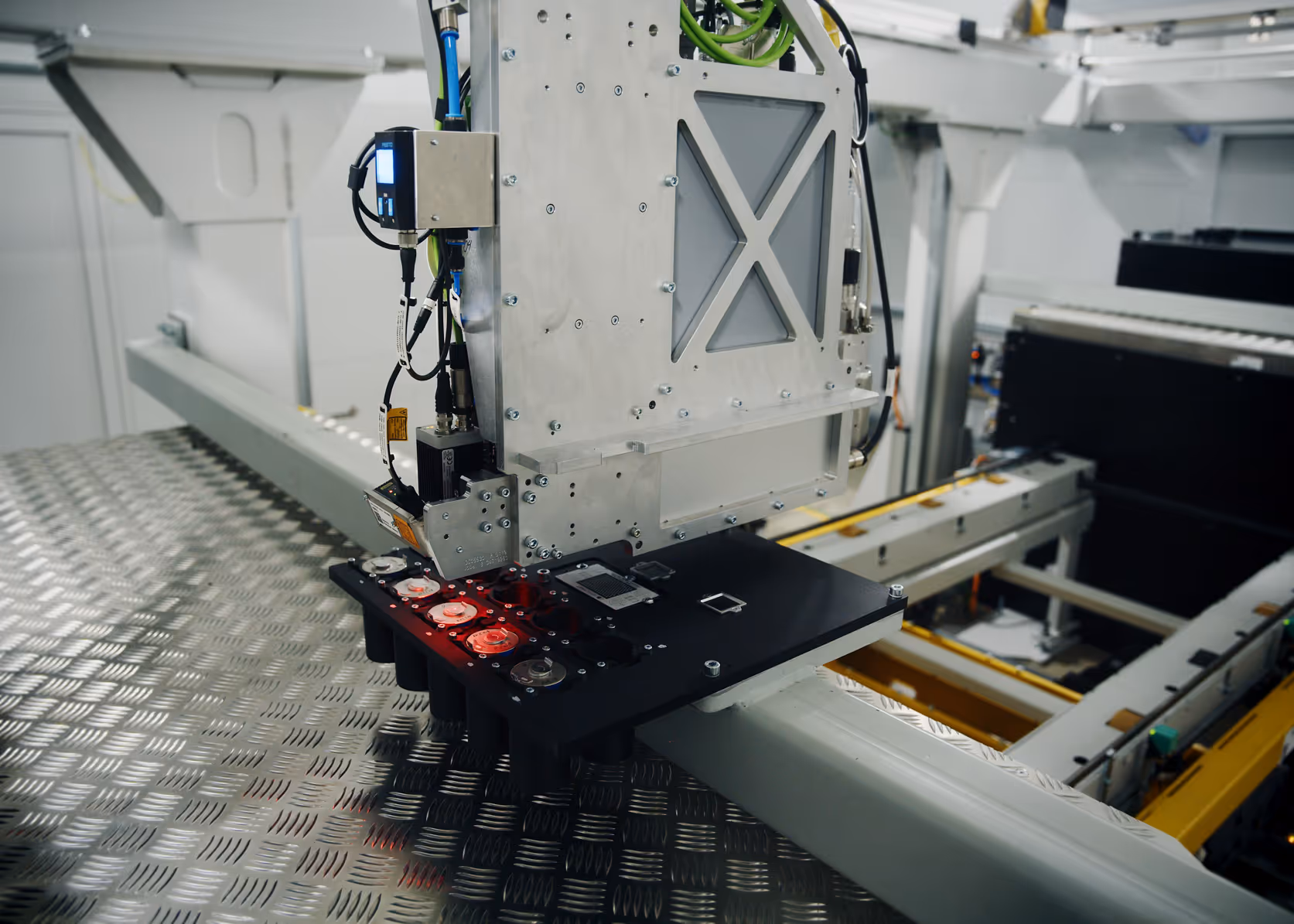

Industriemaschine mit Sensor und Metallplatte mit mehreren kreisförmigen Aussparungen in einer Fabrik.

So funktioniert’s – kompakt erklärt

Unsere Thermografie-Prüfsysteme nutzen gezielt eingestrahlte Laserimpulse, um definierte Wärmeströme in Batteriezellen oder -komponenten zu erzeugen. Hochauflösende Infrarotkameras erfassen, wie sich die Wärme verteilt und wieder abkühlt. Daraus lassen sich durch mathematische Modelle relevante Material- oder Strukturparameter zuverlässig bestimmen. Die Systeme sind flexibel skalierbar – ob als kompaktes Laborsystem oder integrierte Inline-Prüfanlage für die Serienfertigung.

Vertrieb kontaktieren

Was wird geprüft - und warum ist es so wichtig?

Die Qualitätssicherung von Hochleistungsbatterien erfordert präzise Prüfverfahren entlang der gesamten Produktionskette. Unsere Thermografie-Prüfanlagen ermöglichen eine berührungslose, automatisierte Kontrolle – von der Separatorfolie bis zum Zellgehäuse.

Separatorfolien (Partikelerkennung, Schichtdicken)

Zellterminals und Zellgehäuse (z. B. Schweißnahtqualität)

Zellen und Module (Wärmeleitfähigkeit, Temperaturverhalten)

Behälterkomponenten (Dichtheitsprüfung)

Schweißnahtprüfung an Zellverbindern und Busbars

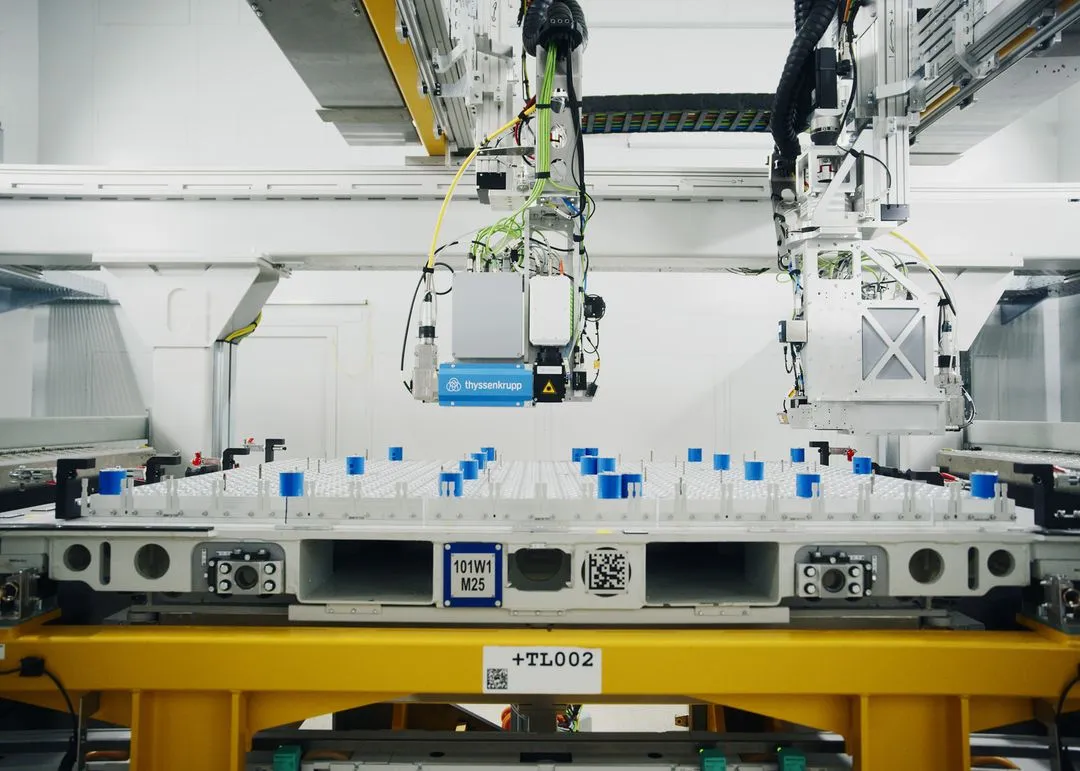

In der Modulmontage wird jede Zelle über geschweißte Zellverbinder und Busbars kontaktiert. Fehler in diesen Schweißnähten – Poren, fehlende oder zu kleine Anbindungsflächen – erhöhen den Übergangswiderstand. Die Folge: lokale Erwärmung im Betrieb, Leistungsverlust bis hin zum Sicherheitsrisiko für das gesamte Modul.

Klassisch werden solche Verbindungen per Schliffbild geprüft: zerstörend, aufwendig und nur als Stichprobe. Die elektrische Widerstandsmessung wiederum erkennt zwar Totalausfälle, aber kaum grenzwertige Anbindungen.

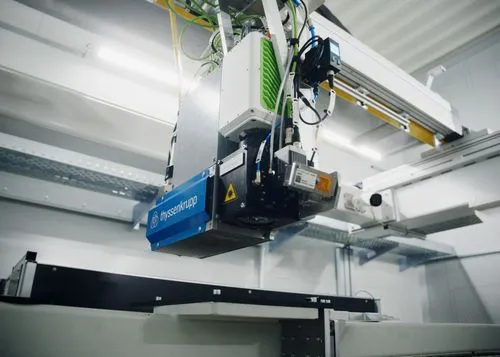

Mit laserbasierter aktiver Thermografie prüft edevis jede einzelne Verbindung berührungslos: Ein Laserimpuls erwärmt die Schweißstelle, die Infrarotkamera erfasst, wie die Wärme durch die Verbindung abfließt. Die tatsächliche Anbindungsfläche wird sichtbar und automatisch bewertet – inline, im Takt der Fertigungslinie, als 100-%-Prüfung mit lückenloser Dokumentation.

Machbarkeitsanalyse Anfragen

Funktionsweise

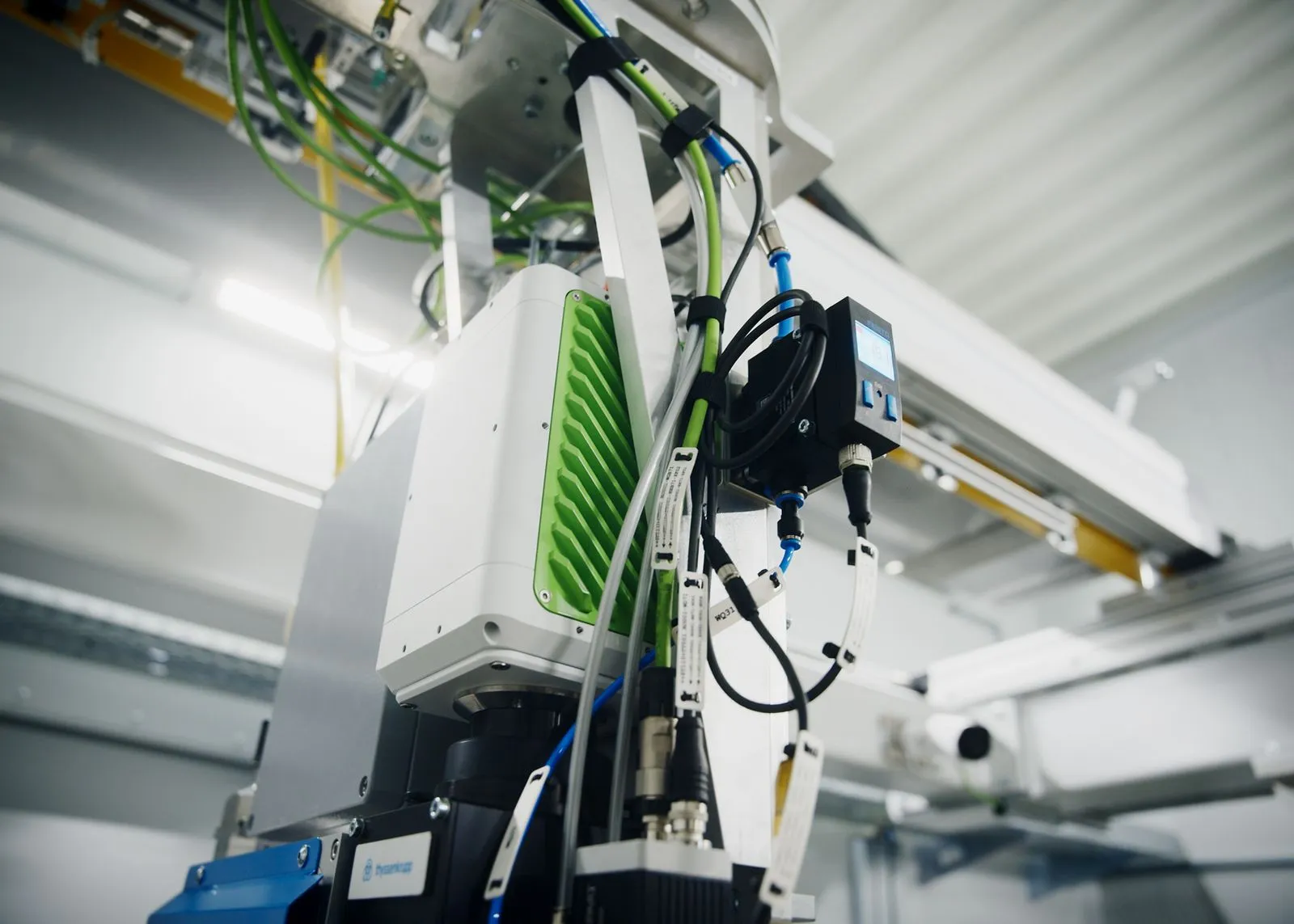

Ein Laser regt die Oberfläche des Prüflings gezielt thermisch an. Eine Infrarot-Zeilenkamera misst in Echtzeit, wie sich die Wärme im Material ausbreitet und wieder abkühlt. Aus diesem thermischen Verhalten lassen sich Materialeigenschaften, Fehler oder Dichtheitsprobleme präzise ableiten.

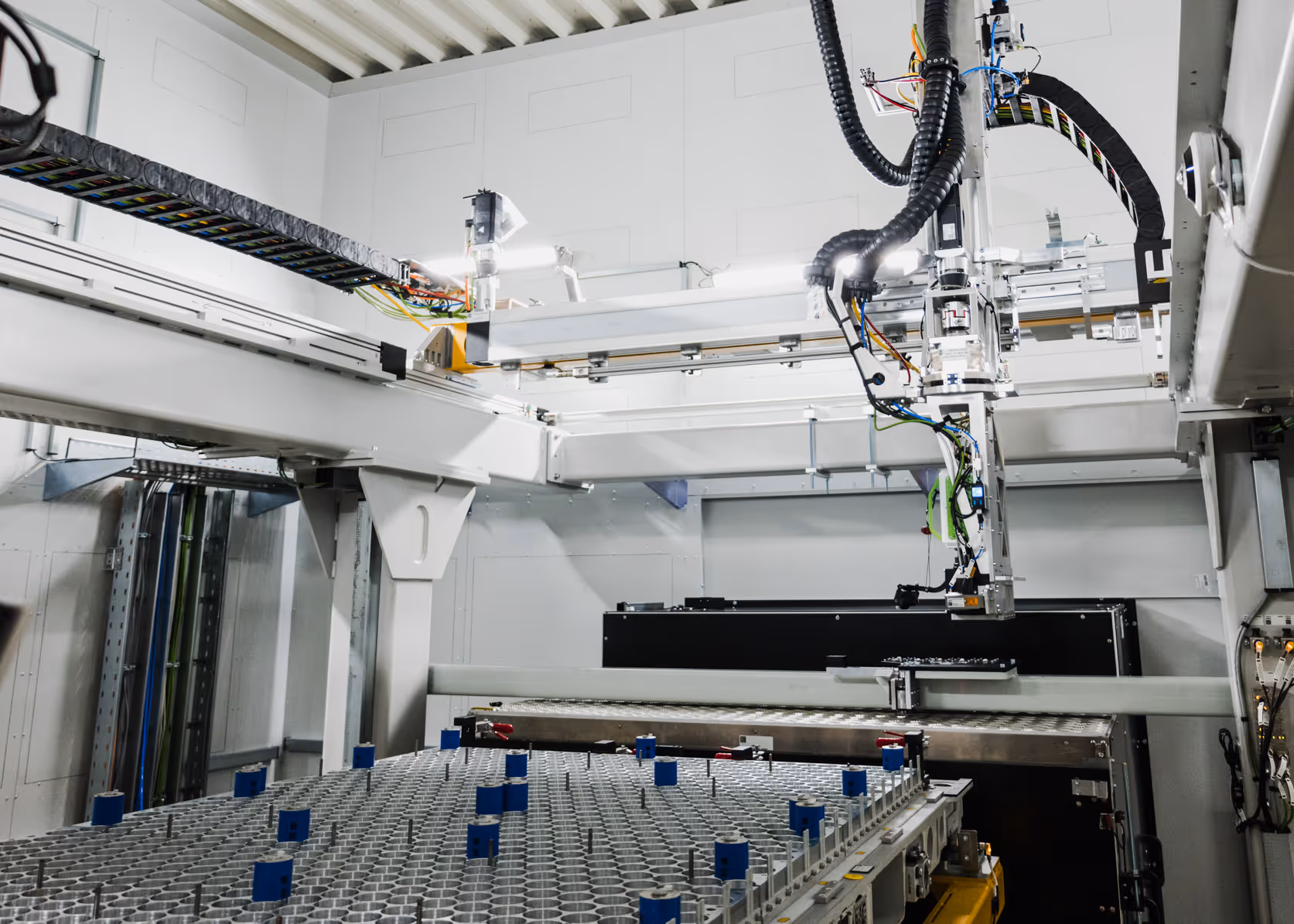

Durch den Einsatz intelligenter Auswertealgorithmen lassen sich Prüfprozesse exakt an die jeweilige Anwendung anpassen – sei es bei Separatorfolien, Zellgehäusen oder kompletten Batteriemodulen. Die Technologie ist sowohl für Laboruntersuchungen als auch für den Inline-Einsatz in der Serienfertigung ausgelegt.

Laser-Thermografie
