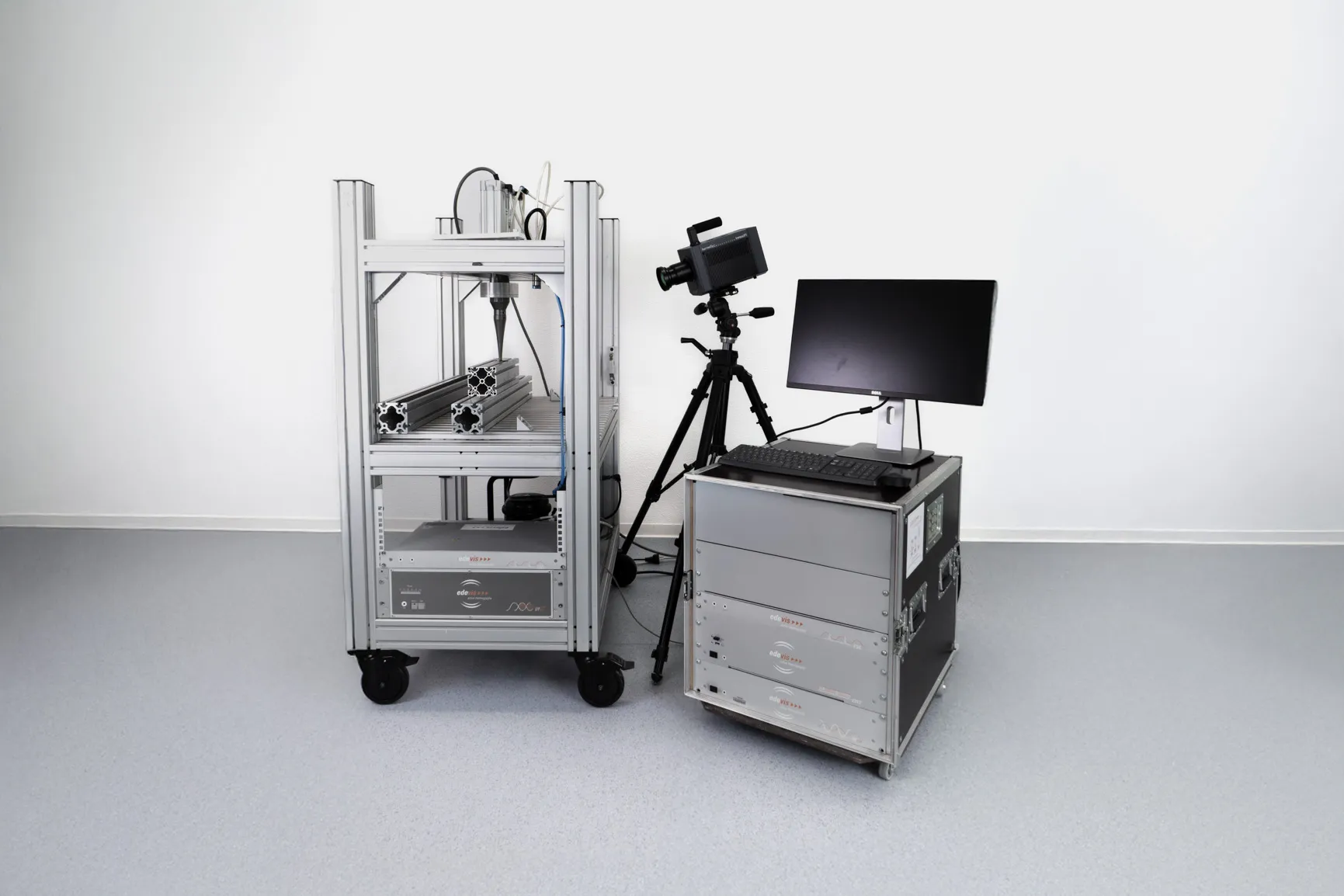

Ultraschall-angeregte Thermografie-Laborprüfgeräte

Die ultraschall-angeregte Thermografie ist eine zerstörungsfreie Prüfmethode, die sich sehr gut für die Charakterisierung von nicht-metallischen und metallischen Strukturen eignet. Das Verfahren wird besonders dann eingesetzt, wenn Fehlstellen erkannt werden sollen, die sich durch Schalleinleitung aktivieren lassen. Dazu zählen insbesondere Risse und Anbindungsfehler. Das Verfahren wird sowohl in der Produktion als auch im Labor eingesetzt. Diese Prüfmethode lässt sich mit Hilfe von Handhabungsautomaten problemlos in die Serienprüfung integrieren. UTvis ist mit allen anderen Edevis-Anregungsquellen und Softwaremodulen erweiterbar.

UTvis – Vorteile bei komplexen Bau- & Metallteilen, Prüfung auf Risse, Fehler

  • Ultraschall-angeregte Lockin-Thermografie ist eine defektselektive Prüfmethode
  • Ideal für die Charakterisierung von komplexen Bauteilen zur Riss- und Fehlererkennung

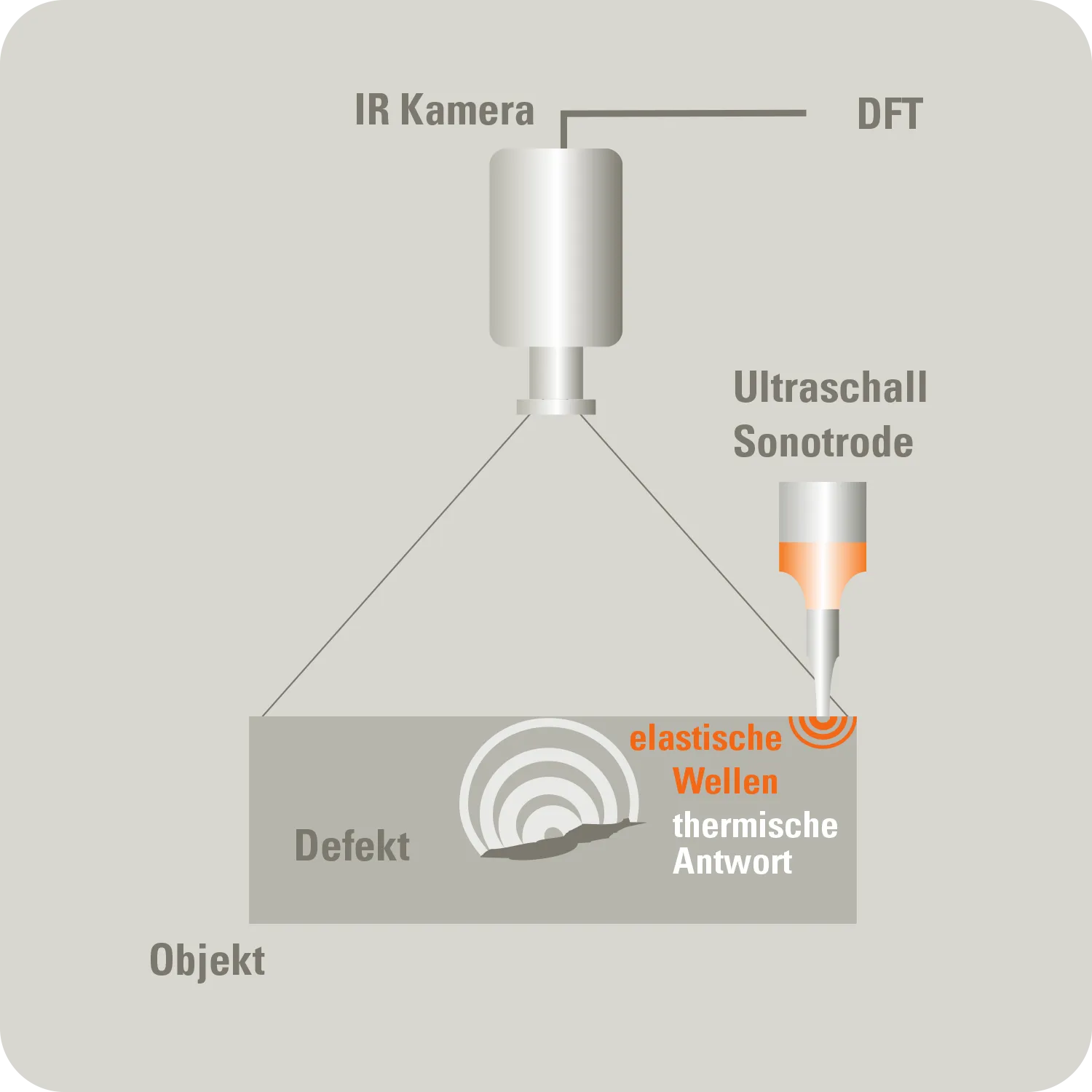

Prinzip der Ultraschall-angeregten Lockin-Thermo­grafie

Bei der Ultraschall-Thermografie wird das untersuchte Objekt mit Hochleistungsultraschall beaufschlagt. Materialstörungen wie Risse oder andere mechanische Grenzflächen erzeugen Reibungsverluste im Material. An der Oberfläche bilden sich dadurch „hot spots“ heraus, die mit einer Infrarotkamera detektiert werden. Die Empfindlichkeit des Verfahrens lässt sich mit der Phasen-Technik deutlich steigern. Dabei wird der Intensitätsverlauf der Oberflächentemperatur mittels der Fouriertransformation spektral analysiert und in ein Phasen- und Amplitudenbild zerlegt. Im Phasenbild sind Störeffekte, die von unterschiedlichen Emissionskoeffizienten oder inhomogener Anregung herrühren, deutlich reduziert.

Typische Anwendungen der Ultraschall-Thermografie

Riss in Aluminium Gussbauteil. Von Links nach Rechts: Photo, Wärmedissipation durch Ultraschallanregung, Lockin-Auswertung, Lockin-Auswertung mit Schwellwertfilterung.

Anwendungen:

  • Rissprüfung an metallischen und nicht-metallischen Werkstoffen
  • Anbindungsprüfung an Werkstoffverbunden
  • Detektion von Korrosion
  • Prüfung von Klebeverbindungen
  • Prüfung von Fügeverbindungen
  • CFK / andere Faserverbundwerkstoffe (Delaminationen, Impacts)

UTvis Software

DisplayImg Software Module UTvis

Das UTvis Software-Modul erlaubt Ultraschall-Burst-, und Ultraschall-Lockin-Messungen sowie Frequenz-Sweeps. Dabei wird gleichzeitig Amplituden- (=Leistungs) und Frequenzmodulation verwendet, um möglichst optimale akustische Bedingungen herzustellen, und so defektselektiv die Material-Fehlstellen zum Aufleuchten zu bringen.

Die Software parametriert die edevis Ultraschallgeneratoren über den seriellen Port, und steuert während der Messung zeitgenau die Anregungs-Leistung und -Frequenz über die Analoge Schnittstelle des Edevis Signalgenerators (ESG). Nach einer Messung werden die vom Leistungsgenerator abgegebene Leistung zurückgelesen, und ermöglicht die Überprüfung der akustischen Einkoppelqualität. Alle Parameter und Ergebniswerte werden als Metadaten mit den Messergebnis-Bilddateien gespeichert.

Das UTvis Modul steht nicht nur innerhalb der DisplayImg Professional Umgebung zur Verfügung, sondern wird ebenfalls in der Automatisierung-Software sowie in der Programmierschnittstelle DisplayImg API verwendet.


Zum Produkt: DisplayImg Professional »

Technische Daten

UltraschallerzeugungUTvis 2000UTvis 4000
Ausgangsleistung2 kW4 kW
Stromversorgung230VAC / 16 A400 V / 16A
Freuenzmodulation15 kHz – 25 kHz15 kHz – 25 kHz
Überlastschutzjaja
Gehäuse19″ / 3 HE19“ / 3 HE
